                丹佛斯VLT FC360在分切機上的應用




                作者：admin
                發布日期：2019-10-24











      詳情

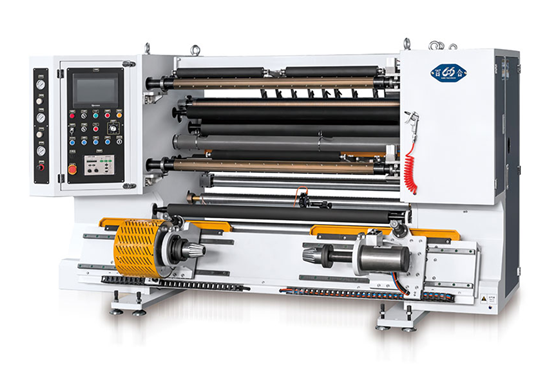

      分切機是將一大卷紙張，薄膜，無紡布等各種薄材料分切成不同寬度小卷的印前，印后設備，常用于造紙及印刷包裝機械。
      一臺分切機通常包含放卷，牽引，收卷等幾道工序，三臺FC360 4KW變頻器分別應用在該設備的牽引和收卷電機控制中，一臺牽引，兩臺收卷；

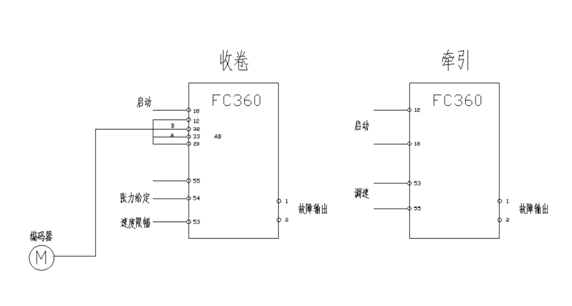

      在不使用MCB102選件的情況下，直接使用變頻器內部端子T32/T33接收編碼器反饋，并將端子功能設置為編碼器輸入，具體接線圖如下：

      通過利用FC360內置轉矩閉環控制功能實現對材料的恒張力控制，使收卷過程穩定可靠，完全滿足客戶工藝要求；
      使用FC360進行轉矩閉環控制方便簡單，
      具體設置參數如下
      參數號
      參數名稱
      設定值
      1-00
      配置模式
      【2】轉矩
      1-20
      電機功率

      1-23
      電機頻率

      1-24
      電機電流

      1-25
      電動機額定轉速

      1-26
      電動機持續額定轉矩

      1-39
      電動機極數

      3-15
      參考值來源1
      [2]模擬輸入，轉矩給定
      3-16
      參考來源2
      【0】無功能
      3-17
      參考來源3
      【0】無功能
      3-41
      斜坡1加速時間
      1.5s
      3-42
      斜坡1減速時間
      1.5s
      4-10
      電動機速度方向
      【2】雙方向
      4-19
      轉矩閉環速度上限
      根據工藝要求
      4-21
      速度極限因數源
      [2]模擬輸入53，速度限幅
      5-14
      端子32數字輸入
      編碼器輸入B
      5-15
      端子33數字輸入
      編碼器輸入A
      5-40
      繼電器1
      報警
      5-70
      編碼器線數
      1-4096
      5-71
      碼盤方向

      7-00
      速度PID反饋源
      【1】24V編碼器
      7-06
      低通濾波時間
      1~100ms
